বর্ণনা

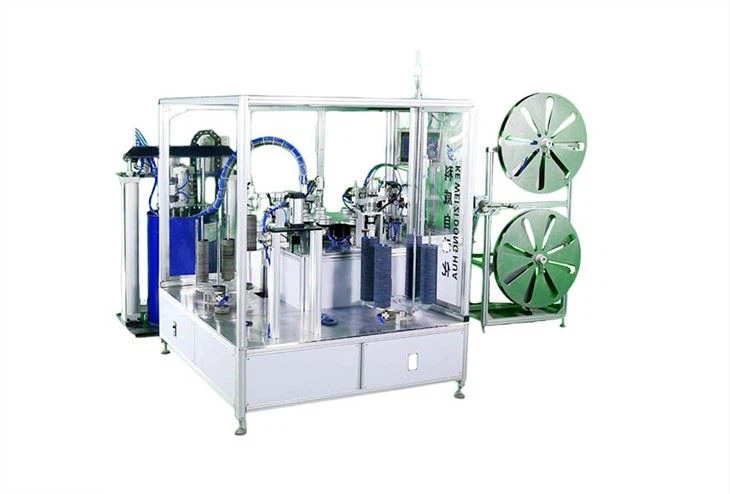

আমাদের সম্পূর্ণ স্বয়ংক্রিয় ফ্ল্যাপ ডিস্ক মেশিন তিনটি অংশ নিয়ে গঠিত: প্রধান ইঞ্জিন (A); আঠালো পাম্প (বি); ফিডিং র্যাক (সি)। পুরো মেশিনটি একটি ইউরোপীয় স্ট্যান্ডার্ড 4080 শিল্প অ্যালুমিনিয়াম প্রোফাইল দিয়ে তৈরি, যার শক্তিশালী জারা প্রতিরোধ ক্ষমতা, কম ঘনত্ব, হালকা ওজন এবং ভাল প্লাস্টিকতা রয়েছে।
উত্তর: যেখানে লাউভার ডিস্ক তৈরি করা হয়, সেখানে আমাদের কাটার হেড (a-1), টার্নটেবল (a-2), স্টেশন (a-3), মেশিন আর্ম ইত্যাদি সবই তৈরি হয় "6061 অ্যালুমিনিয়াম খাদ"। এই উপাদান উচ্চ শক্তি এবং শক্তিশালী জারা প্রতিরোধের আছে. আমরা মিলিং (a-4) শেষ করার জন্য একটি CNC মেশিন ব্যবহার করি, তাই মেশিনটি আরও সূক্ষ্ম, যত্নশীল পৃষ্ঠের চিকিত্সার পরে, আমাদের মেশিন পণ্যটি খুব সুন্দর দেখায়।
এছাড়াও আমরা সম্পূর্ণ স্বয়ংক্রিয় ফ্ল্যাপ ডিস্ক মেশিনে অনেকগুলি অপ্টিমাইজেশন করেছি: উদাহরণস্বরূপ, কাটার হেড উত্তোলন এবং সরানোর ক্ষেত্রে, আমরা এর সমন্বয়কে আরও সুনির্দিষ্ট এবং সুবিধাজনক করতে একটি ডিজিটাল এবং চাকা মোড গ্রহণ করেছি। (একটি-5)
টার্নটেবলের জন্য, আমরা একটি সিলিন্ডার পজিশনিং পিন সিস্টেম সহ একটি প্যানাসনিক সার্ভো মোটর ব্যবহার করি। এর অপারেশন আরও দক্ষ এবং স্থিতিশীল।
মৌলিক স্পেসিফিকেশন | |||
ফ্ল্যাপ ডিস্কের আকার | ব্যাকিং: φ75mm-φ180mm ফ্ল্যাপ প্রস্থ: 11mm-40mm | আঠালো পরিমাণ | 4-30g （±0.5g） |
ফ্ল্যাপ ডিস্কের ধরন | T27/T29 একক/ডাবল ফ্ল্যাপ | ফ্ল্যাপ পরিমাণ | যেকোনো ডিগ্রীতে ফ্ল্যাপ করা যেতে পারে |
ব্যাকিং | ফাইবারগ্লাস, প্লাস্টিক | উৎপাদন ক্ষমতা | 6400P/8H（φ100mm） |
শক্তি | প্যানাসনিক সার্ভো মোটর | অপারেটর | 1 |
পাওয়ার সাপ্লাই | বায়ুসংক্রান্ত, বৈদ্যুতিক | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 380V |
আঠালো পাম্প | 280 কেজি | ইনস্টল ক্ষমতা | 8KW |
আঠালো সিস্টেম | এয়ারট্যাক সিলিন্ডার, এসএমসি ব্যালেন্স কন্ট্রোল ভালভ | ফিডারের আকার | 1000 মিমি * 400 মিমি * 1400 মিমি |
আঠালো সিস্টেমের আকার | 1100mm*560*1600mm | প্রধান মেশিনের আকার | 2200 মিমি * 1600 মিমি * 1500 মিমি |
ফটোইলেকট্রিক সেন্সর | অটোনিক্স | সিলিন্ডার | এয়ারট্যাক |
ম্যাগনেটিক সুইচ | এয়ারট্যাক | কন্ট্রোল প্যানেল | উইনভিউ |
এয়ার সুইচ | চিন্ট | টেম্প নিয়ামক | ওমরন |
হ্রাসকারী | লিমিং | ভারবহন | FAG |
বায়ু চাপ | 0৷{1}}.8mpa | পিএলসি | তাইদা |
রৈখিক গাইড রেল | হিউইন | বায়ুসংক্রান্ত উপাদান | এসএমসি |
সুবিধাদি
1. দুটি মেশিন আর্ম আছে, সার্ভো মোটর ড্রাইভ, একটি স্বয়ংক্রিয়ভাবে ব্যাকিং বসানোর জন্য এবং অন্যটি তৈরি পণ্য স্বয়ংক্রিয়ভাবে বাছাই করার জন্য। তারা স্বাধীনভাবে কাজ করতে পারে এবং একে অপরকে প্রভাবিত করবে না।
2. প্যানাসনিক মোটর এবং AirTAC সিলিন্ডারের সংমিশ্রণ, 7 বছরের বাজার পরীক্ষার পরে, স্থিতিশীল এবং টেকসই, ব্যর্থতার হার কম 0.57 শতাংশ৷ কাজের প্লেট উচ্চ দক্ষতা এবং ভাল স্থিতিশীলতার জন্য মোটর এবং সিলিন্ডারের সংমিশ্রণ ব্যবহার করে।
3. সম্পূর্ণ স্বয়ংক্রিয় ফ্ল্যাপ ডিস্ক মেশিনে সেফটি গ্রেটিং ইনস্টল করা আছে এবং কর্মীদের নিরাপত্তা নিশ্চিত করতে মেশিনটি জরুরীভাবে থামতে পারে।
আঠালো পরিমাণ নিয়ন্ত্রণের জন্য
1. প্রথমত, আমাদের অবশ্যই বায়ুচাপের স্থিতিশীলতা নিশ্চিত করতে হবে।
2. আঠার গতি সামঞ্জস্য করে, গতি যত দ্রুত, কম আঠালো, এবং গতি যত ধীর হবে তত বেশি আঠা।
3. সিলিন্ডারের প্রপালশন দূরত্ব সামঞ্জস্য করে।
4. শেষটি আঠালো মুখের মাধ্যমে, দুই বা এক, এবং আঠালো মুখের ক্যালিবার, সাধারণত আমরা φ2mm দিয়ে সজ্জিত, এবং কিছু গ্রাহকরা φ2.5mm ব্যবহার করে।
নকশা বিবরণ:
(a-1)
(a-2)
(a-2)
(a-5)
